Одна модель VÖGELE, разные исполнения: почему номер машины важнее внешнего сходства детали
Опубликовано: 16.10.2026
Дорожная техника работает в жестком режиме: абразивный износ, вибрации, перепады температур. Когда асфальтоукладчик VÖGELE выходит на линию, любая поломка грозит остановкой всего конвейера — от бетонного завода до катков. Запчасть нужна быстро. Но в спешке кроется серьезная ловушка: заказ детали только по названию модели и внешнему сходству часто приводит к тому, что деталь не встает на место или выходит из строя через пару смен.
Секрет кроется в инженерной эволюции. Одна и та же модель VÖGELE на протяжении лет выпуска обрастает модификациями, и разница между ними скрыта под кожухом. При подборе деталей VÖGELE сведения с шильдика надёжнее одного визуального сравнения.
Иллюзия универсальности: как рождаются разные исполнения
Немецкая школа машиностроения не стоит на месте. Возьмем популярную линейку Super 1800. Машины с таким индексом выпускаются давно, но асфальтоукладчик образца 2005 года и машина 2019 года — это две разные технические вселенные, объединенные одним названием. Модификации маркируются дополнительными индексами: -1, -2, -3i. Каждая новая цифра означает не просто косметический апгрейд, а переработку гидравлики, электроники или механики.
Производитель регулярно повышает давление в гидросистеме для роста мощности, меняет протоколы обмена данными между контроллерами, улучшает теплоотвод на узлах шнека. Все эти невидимые глазу изменения требуют других посадочных размеров, других резьб, других материалов.
Визуальное сходство vs. техническая реальность
Человеческий мозг устроен так, что доверяет картинке. Если две шестерни или два гидроцилиндра выглядят одинаково, срабатывает инстинкт: «подойдет». В случае с дорожно-строительной техникой это опасный подход.
Гидравлика: ловушка миллиметров
Гидроцилиндр подъема шнека от ранней модели и поздней может иметь идентичную длину в сборе и одинаковые ушки креплений. Но если шток у нового цилиндра толще на 3 мм, а поршень имеет больший диаметр для работы на возросшем давлении, деталь просто не войдет в цилиндр. А если войдет с натягом — порвет манжеты при первом же цикле.
Электроника: один корпус — разные мозги
Датчики температуры смеси на выглаживающей плите — классический пример. Пластиковый разъем и резьба у них идентичны. Но早期 модификации используют аналоговый сигнал, а более свежие исполнения переведены на цифровую шину CAN. Вкрутив датчик от старой машины в новую, оператор получит ошибку связи на мониторе Ergomatic, и плита уйдет в безопасный режим, прекратив укладку.
Практическое правило: если деталь связана с гидравликой или электроникой, внешнее сходство — это не повод для покупки, а повод для двойной проверки.
Механика: прочность и допуски
Даже банальные болты крепления гусеничной тележки могут отличаться. Визуально — тот же размер головки и шаг резьбы. Но для усиленных рам на более поздних VÖGELE применяют крепеж класса прочности 12.9 вместо 8.8. Установка мягкого болта приведет к срезу резьбы под нагрузкой, и тяжелая машина просядет на асфальт. Другой пример диагностики можно найти здесь: поиск деталей VÖGELE по артикулам.
| Узел / деталь | Внешнее сходство | Скрытая разница между исполнениями |
|---|---|---|
| Насос ходовой части | Одинаковые фланцы и габариты | Рабочий объем (куб. см), шифт регулятора, давление срабатывания клапана |
| Датчик температуры плиты | Идентичный корпус и резьба M12 | Тип сигнала (аналог / CAN), диапазон сопротивления |
| Цилиндр подъема шнека | Совпадают межосевые расстояния ушей | Диаметр штока и поршня, давление тестирования |
| Скребок питателя | Одинаковая ширина и форма | Твердость наплавки, наличие дополнительного карбида в сплаве |
Выглаживающие плиты: отдельная вселенная
Асфальтоукладчик VÖGELE часто поставляется в разных комплектациях плит. Одна и та же базовая машина может работать с плитой AB 480, AB 600 или Extending Screed. Но даже внутри одной модели плиты есть версии V (вибрация) и TV (вибрация и трамбование).
Гидроблок распределения на плите TV имеет дополнительные каналы и клапаны для трамбующего бруса. Если купить гидроблок от плиты V (он визуально стоит на том же месте и имеет те же штуцеры), система трамбования останется без привода. Укладка пойдет, но плотность асфальта не будет соответствовать проекту, что грозит штрафами от технадзора.
Цена ошибки: от простоев до гидроудара
Установка детали от другого исполнения — связана с риском несовместимости. Иногда несовместимость проявляется сразу: деталь не садится на шпонку, не совпадают отверстия. Это обидно, но не страшно — деталь просто отправляют обратно.
Гораздо хуже, если деталь встает с небольшим зазором или натягом. Гидрошланг, рассчитанный на 250 бар, в системе на 350 бар может прорваться через неделю. Стружка от разрушившегося шлицевого соединения пойдет по всей гидросистеме, забивая клапаны пропорционального распределения. Итог: вместо замены одного недорого вала приходится делать капитальную промывку контура и менять золотники. Цена такой ошибки кратно превышает стоимость оригинальной детали правильного исполнения.
Заводской номер машины — единственный надежный компас

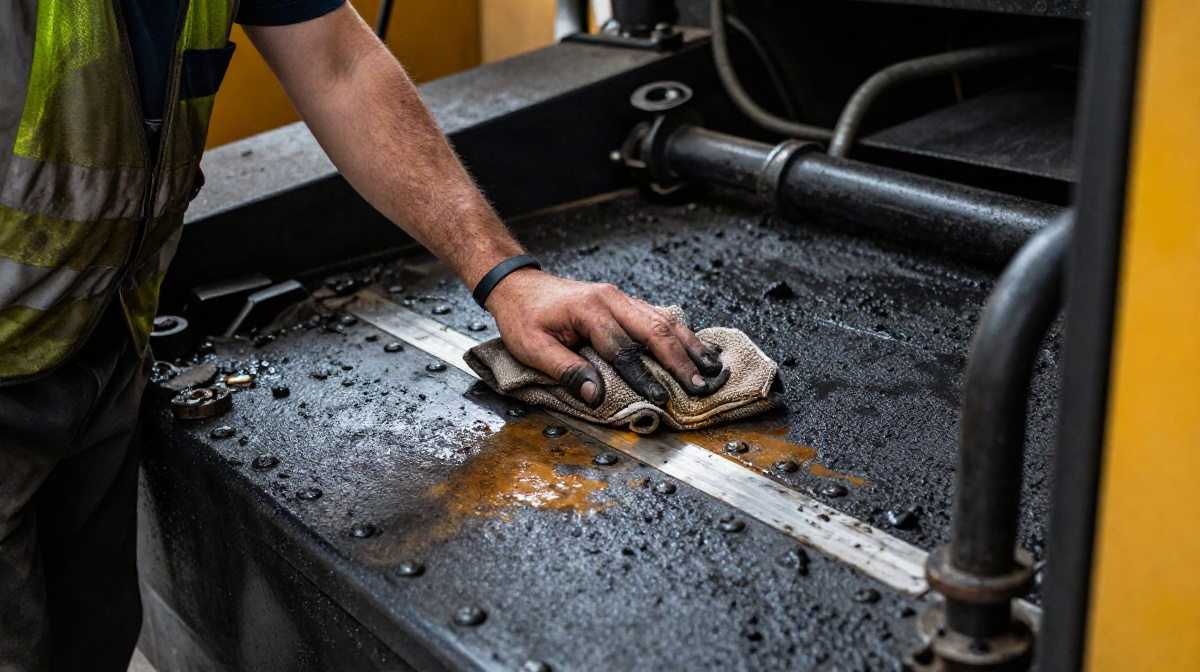

На каждой машине VÖGELE есть заводская табличка. Номер машины (Fabrikationsnummer) — это не просто инвентарный знак для бухгалтерии. Это ключ к конкретной конфигурации узлов.
По номеру машины поставщик запчастей или сервисный инженер обращается к оригинальной базе данных (EPC). Система выдает не абстрактную схему для модели Super 1603, а точный чертеж именно для той машины, которая сошла с конвейера с конкретным серийным номером. Учитывается регион поставки, тип привода, версия контроллеров и даже ревизия прошивки на момент выпуска.
Практический чек-лист при поиске запчастей
Чтобы минимизировать риски и не зависеть от случайностей при подборе, стоит взять за правило простую последовательность действий.
- Зафиксируйте номер машины. Сфотографируйте заводскую табличку в начале сезона. Часто краска на ней стирается, и цифры становятся нечитаемыми.
- Ищите номер детали. Если на старом узле сохранилась фирменная бирка или клеймо VÖGELE, перепишите его. По номеру детали подбор идет безошибочно.
- Уточняйте индекс модели. Не ограничивайтесь обозначением «Супер 1900». Обязательно добавляйте индекс: -1, -2, -3i.
- Фиксируйте комплектацию плиты. Указывайте не только ширину плиты, но и тип: V, TV, TP.

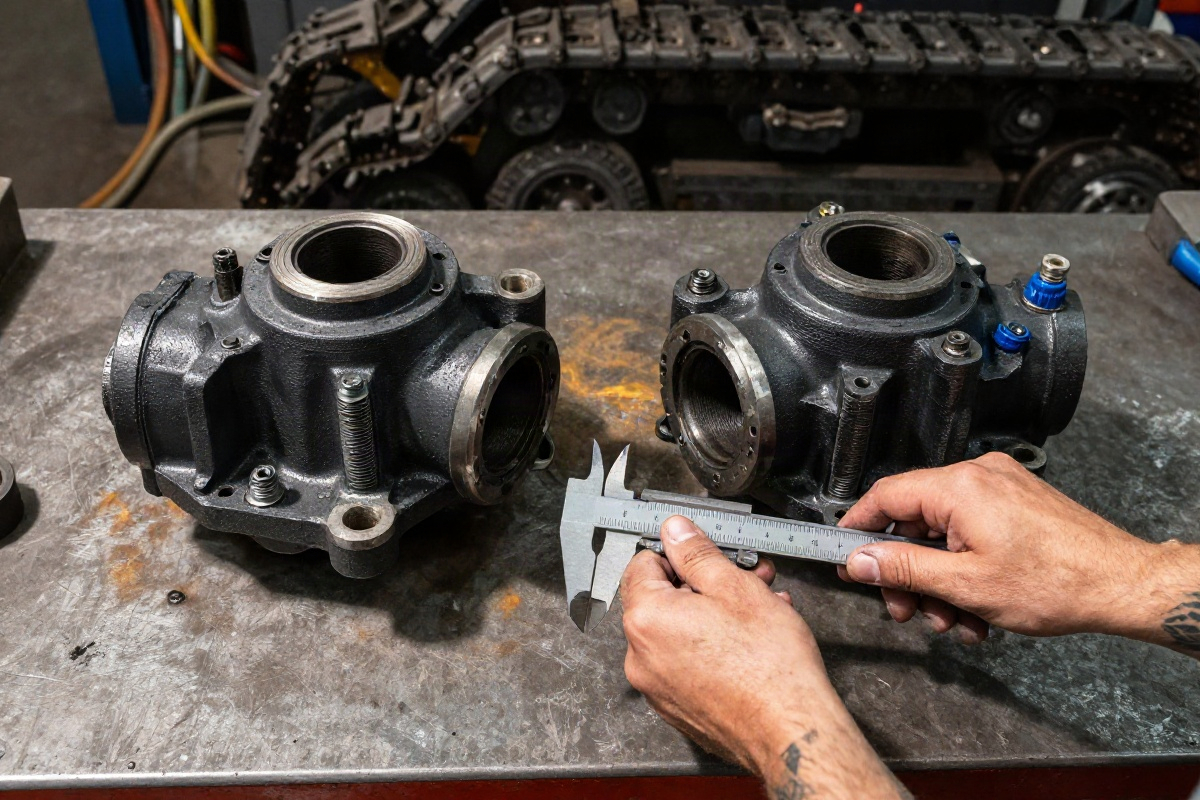

- Измеряйте критичные размеры. Если номер детали стерт, а номер машины неизвестен, не полагайтесь на глаз. Штангенцилем замерьте диаметры штоков, шаг резьбы, толщину крепежных пластин.
Что делать, если табличка утеряна
На старых машинах, переживших не один капитальный ремонт, заводская табличка часто отсутствует — сорвана, закрашена или заржавела. В такой ситуации восстановить точную конфигурацию сложнее, но возможно.
- По году выпуска и документации. Если сохранились формуляры или хотя бы известен год покупки, можно сузить диапазон поиска. VÖGELE открыто публикует исторические справочники по переходам модификаций.
- По контроллерам. Вскрытие панели оператора поможет: на блоках управления (например, MCP, MDP) указаны парт-номера электроники, которые жестко привязаны к поколению машины.
- По типу двигателя. Переход на новые экологические стандарты (с Tier 3 на Tier 4i/Stage V) мог сопровождаться сменой двигателей, а значит, и навесного оборудования — радиаторов, интеркулеров, гидронасосов на PTO.
Подбор аналогов: сохраняет ли совместимость?
Рынок запасных частей предлагает огромное количество деталей-аналогов для техники VÖGELE. Это могут быть качественные продукты от независимых производителей гидравлики или бюджетные ремкомплекты из Азии. И здесь правило номера машины работает даже строже.
Серьезный производитель аналогов всегда указывает в каталоге не просто модель техники, а конкретные номера оригинальных деталей, которые он заменяет, и серийные диапазоны машин, для которых это применимо. Если в карточке товара указано «подходит для VÖGELE Super 1800» и на этом описание заканчивается — это повод насторожиться. Добросовестный поставщик обязательно уточнит: «для модификаций -2 и -3i, с серийного номера XXXX по YYYY».
Дорожное строительство не прощает приблизительности. Асфальтоукладчик — это сложный организм, где каждый узел рассчитан под конкретные нагрузки и параметры соседних систем. Визуальное сходство деталей — это оптическая иллюзия, которая стоит слишком дорого. Только опора на заводской номер машины и точные номера деталей помогает убедиться, что ремонт пройдет быстро, а машина отработает сезон без сюрпризов.
